SC01 无源主备信号聚合器


产品特点:

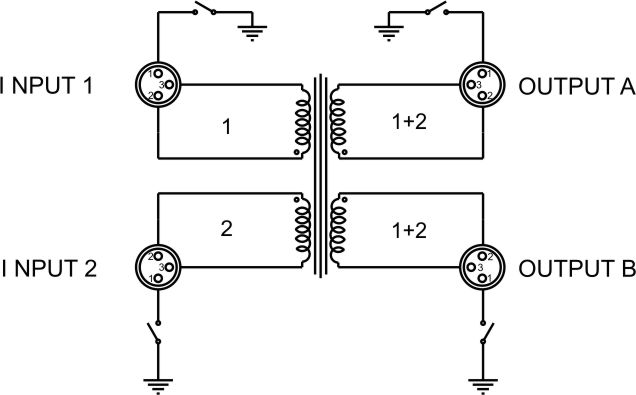

    随着音频技术日益成熟,非常多的应用场所需要配置主备音频系统,为了提高音频系统的安全和稳定性,确保音频系统万无一失,我们开发了SC无源主备信号聚合器系列,并具有TCO(Two Cmbiner One)无源音频信号聚合专利技术,SC01是一个独立式话筒/线路电平音频信号聚合器,无需外接电源工作,可将两个话筒/线路音频信号,通过隔离变压器耦合成一路平衡音频输出,内部采用了进口坡莫合金音频隔离变压器,以及原装进口瑞士NEUTRIK的卡侬插座。

 输入电路可通过面板选择是话筒电平或线路电平,并且以音频变压器作相互隔离,所以两个话筒混声时,不会出现两个信号相互抵消衰减的情况,聚合器输出部份设有地线连接开关,可帮助解决因地线回路产生的噪音,开关置于弹出位置,地线会设于接地状态,按下时地线分离状态,SC01专业级话筒/线路电平聚合器,是以广播级高质量的音频规格来设计的,适合高音质表现的要求使用。

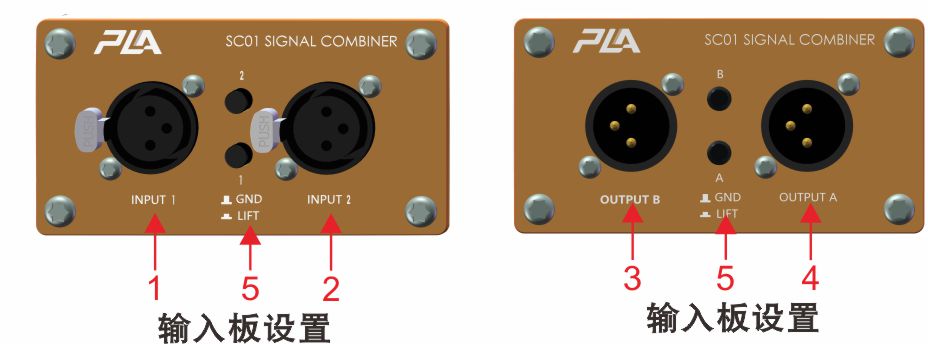

产品描述:











(1)XLR INPUT :平衡XLR输入1。

(2)XLR INPUT :平衡XLR输入2。

(3)XLR OUTPUT:平衡XLR输出B。

(4)XLR OUTPUT:平衡XLR输出A。

(5)GROUND/LIFT:接/断地开关。按钮按出时,表示该路地线接地。按钮按下时表示该路地线断开。




特性:

具有TCO(Two Cmbiner One)无源音频信号聚合专利技术
※ 广播级音频质量
※ 高集成度设计
※ 主备两路音频信号汇合
※ 内置高质量音频变压器隔离输出
※ 地线分离设定选择
※ 坚固耐用的全金属机体
※ 军事指标配件制造
※ 采用原装进口瑞士NEUTRIK的卡侬插座




频率响应:  0dB/-0.15dB , 20Hz~20kHz

输入电平:  +22dBu, (1% 50Hz) ; +28dBu, (0.01% 1kHz)

总谐波失真度:  0.002% (0dBu, 1kHz)

损耗衰减:  -2.5dB 于 600Ω 负载 ;<0.1dB 50kΩ 负载

输入短路损耗:  A 或 B -4dB

设置:  XLRF卡侬母头输入,  XLRM卡侬公头输出, 地线连接开关

尺寸:  100mm(长)×52mm()×103mm()

重量:  0.5kg
