具体参数简介:
MS 01 Pro 有1路平衡输入,1个-20dB切换开关;
1路直接输出,2路隔离变压器输出,并设有2个地线分离选择开关;
每路输出都可以直通幻象电源。
产品特性
MS整系列的无源话筒分配系统,是设计于为能灵活改变话筒编排的音频系统安排工作。采用原装进口瑞士NEUTRIK 的卡侬插座,以全标准卡侬接线座设计,用户可轻易地更改及转换输入及输出话筒的位置及安排。
专业广播质量的话筒分配系统,可提供要求高的音频指标,选用一级质量的音频变压器,能提供处理高达+12dBu的音频电平讯号。
话筒分配器有一路输入;平衡式原装进口瑞士NEUTRIK 3芯卡侬母座,配有-20dB切换开关;话筒分配器的每一通道均分别设有三组输出:1组直接输出、2组隔离变压器输出。而该2组隔离变压器,输出(A及B)亦同样设有地线分离选择开关,可帮助解决因地线回路产生的噪音。将开关推向上时,地线会设定分离;而将开关推向下时,地线将会设定为连接;另外设有幻象电源直通电路(PPD幻象电源直通专利技术)为输入话筒提供幻象电源。

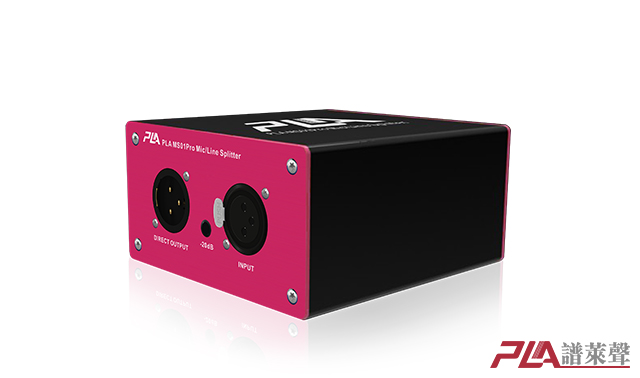

前面板设置
XLRM-3直接输出
XLRF-3话筒输入
-20dB开关
6.35输入

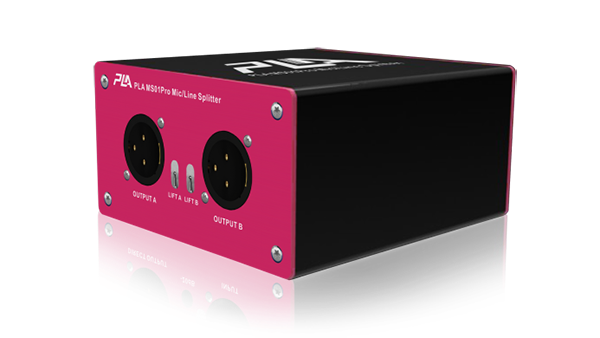

后面板设置
XLRM-隔离变压器卡农输出B
线路输出B-地线分离开关
线路输出A-地线分离开关
XLRM-3隔离变压器卡农输出A
技术参数:
※1通道话的三路信号分配出端
※单通道费平衡式6.35输入接口
※0dB与-20dB开关切换
※幻象电源直接输入
※广播级音频质量
※工作电平可达12dBu
※特别为流动演出设计
※广播级音频变压器隔离输出
※一路直接输出,两路输出地线可独立断开设定选择
※标准2U-19寸机架机体
※前及后面板可同样安装在机架上
※高集成度、坚固耐用的全金属机体
※军事指标配件制造
频率响应 | -0.2dB,20Hz~20kHz,0dB | ![]() |
输入电平 | 最大 +26dBu 于50Hz | |
总谐波失真度 | 0.005%(0dBu 1kHz) | |
损耗衰减 | -0.3dB于600Ω负载(在大部分高阻抗输入器材,可视为无衰减损耗) | |
输出短路损 | -1.4dB | |
设置 | 隔离变压器卡侬公座输出A、输出B的接地选择;隔离变压器输出B与直接输出的话筒幻想电源选择 | |
尺寸 | 100mm(长)×98mm(宽)52mm(高) | |
重量 | 500g |
