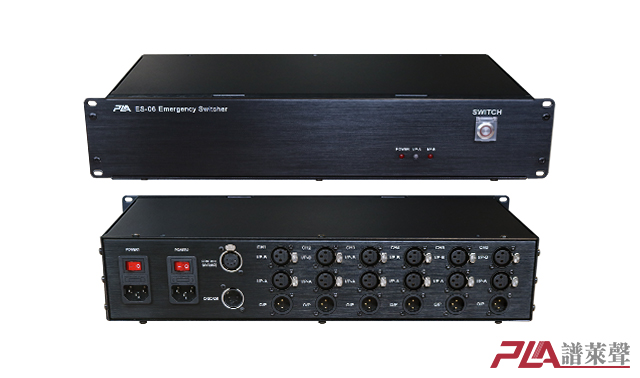

ES-06主备系统切换器



Es系列的主备系统切换器,是设计于为能灵活切换主备系统输入信号的音频系统安排工作。采用全标准卡侬接线座设计,并且拥有 TTO(Two To One)二选一无缝切换的专利技术,使用户可以根据自己需要通过开关选择信号源,提供要求高的音频指标,提供处理音频电平讯号。做到主音频信号和备用音频信号两路保持通电状态,通过前面板的开关可以快捷切换音频信号。

专业广播质量的主备系统切换器,可提供要求高的音频指标,选用一级质量的继电器,能提供处理高达+24dBu的音频电平讯号。

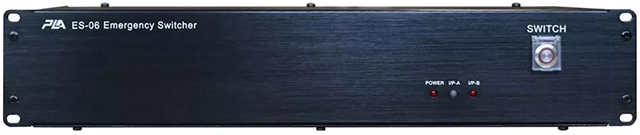

前面板设置

切换开关

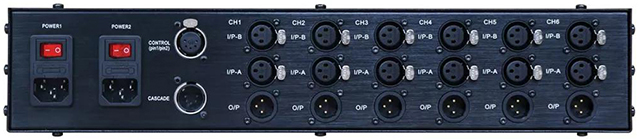

后面板设置

I/P-A信号输入

I/P-B信号输入

O/P 信号输出

POWER1/2双电源输入

CONTROL 外部遥控接口






产品特性

*6通道的两路信号输入端

*广播级音频质量

*工作电平可达+24dBu

*特别为广电系统设计

*标准2U-19寸机架机体

*前及后面板可同样安装在机架上

*高集成度、坚固耐用的全金属机体

*军事指标配件制造



技术参数规格

★频率响应OdB 20Hz ~ 20kHz 0dB
★输入电平最大 +40dBu
★总谐波失真度0.00035%(0 dBu 1kHz)
★损耗衰减0dB于600 欧姆负载(在大部份高阻抗输入器材,可视为无衰减损耗)
★输出短路损0dB
★尺寸483(宽)x88(高)x328(深)mm
★重量5.8Kg
