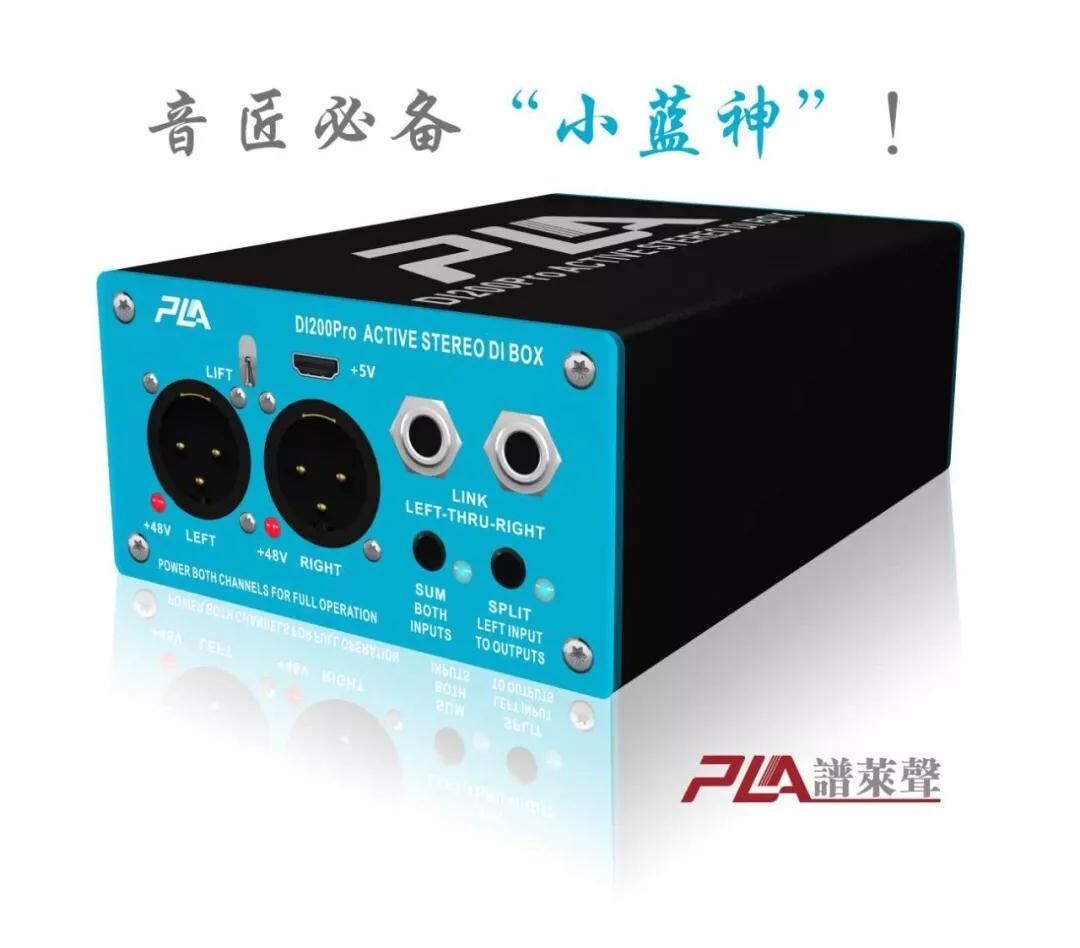

PLA谱莱声自主研发产品DI盒- DI200 pro ，选用进口坡莫合金VIGORTRONIX音频隔离变压器，原装进口瑞士NEUTRIK接插件，沉金电路设计，使信号完美对接。双路6.35、RCA和卡侬座进出，输入采用电子平衡式Neutrik Combol系列卡侬和6.35两用插座。平衡和非平衡可以互相转换和分配，设有共地和不共地开关。

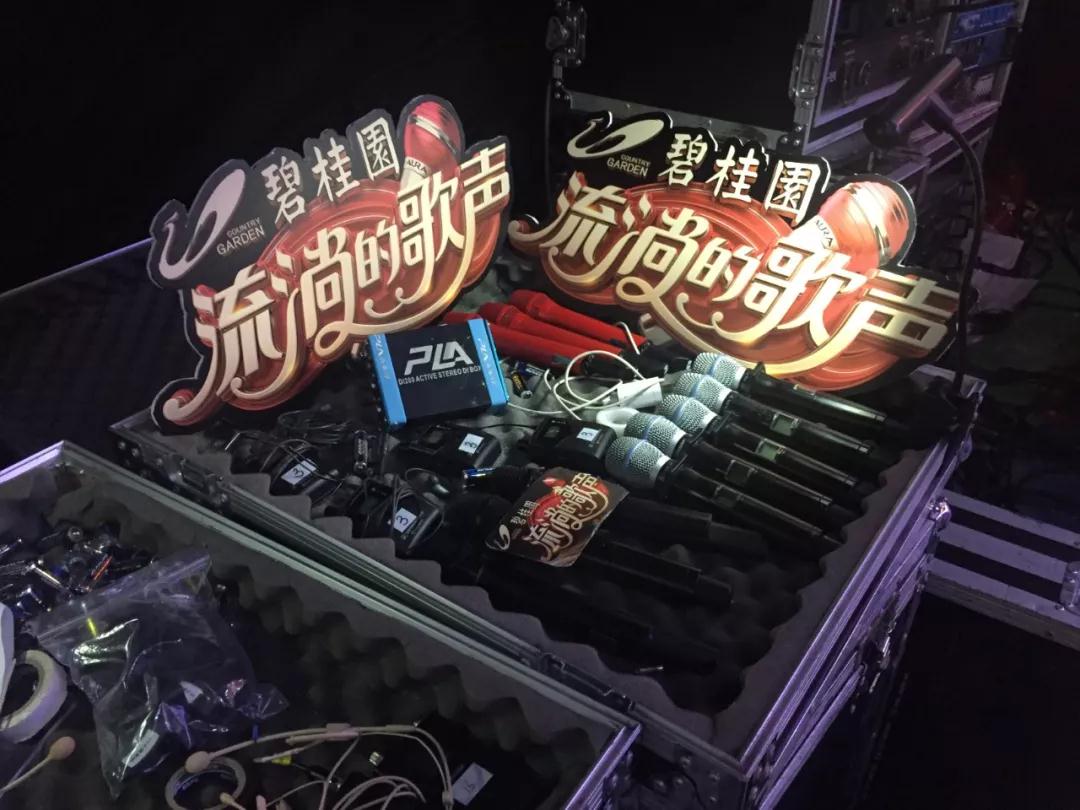

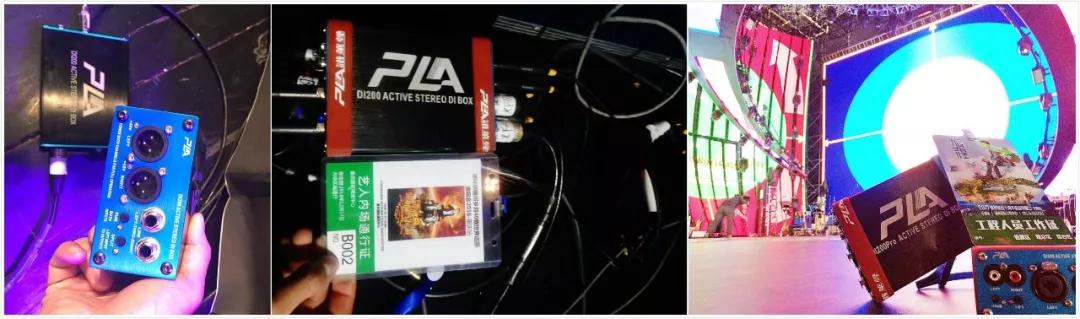

DI盒广泛应用于：广电传媒传输系统，音视系统工程，现场音响扩声。

音频信号经过DI200 pro音频信号隔离器，平衡和非平衡可以相互转换，可以完全隔离两个系统间的电位差，避免由于接地问题造成的交流声干扰，防止过高电位差对设备输入级的损坏。实现音频信号的安全传输，去除摄像机和音响设备连接产生的噪音；同声传译设备与调音台连接所产生的噪音；笔记本电脑接调音台产生的噪音；电子乐器连接调音台产生的噪音；设备和设备间经过长距离传输不共地产生的噪声；设备与设备阻抗不匹配产生的噪声。解决由于场地用电，走线，灯光干扰等原因而引起的交流声。还适用于大型户外演出，防雷，音响工程，会议，娱乐场所，展览等一系列音响设备系统，是音频系统级联的必备设备。

2通道2合1/12
+5v USB接口供电
平衡和非平衡互相转换
输入信号电平显示
输入Mute静音功能

产品规格：

★型号：DI200 pro

★高性能音频隔离器

★通道：2（左、右声道）

★输入：

1、非平衡式立体声输入RCA接口，带20KΩ输入阻抗；

2、原装进口瑞士NEUTRIK 1/4"立体声插口，金属轴端，带高效底座接地，T+R+S标准触点；

3、组合式电子平衡Neutrik Combol系列 XLR 3芯插座，同时包含¼"立体声插座。

★输出：双通道原装进口瑞士NEUTRIK 3芯公头XLR插座。

★双通道 +48V幻象电源。

★衰减器：0、-20 dB开关切换。

★ LIFT接地开关。

★+5V USB 接口供电。

★MUTE 静音开关。

★输入信号电平指示 LED 灯。

★频率响应：20Hz-20KHz。

★净重：0.8Kg。

★尺寸：长134.6mm*宽98mm*高51.5mm。

★功率消耗：<1W。

★贮存温度范围：-20º - +65º。

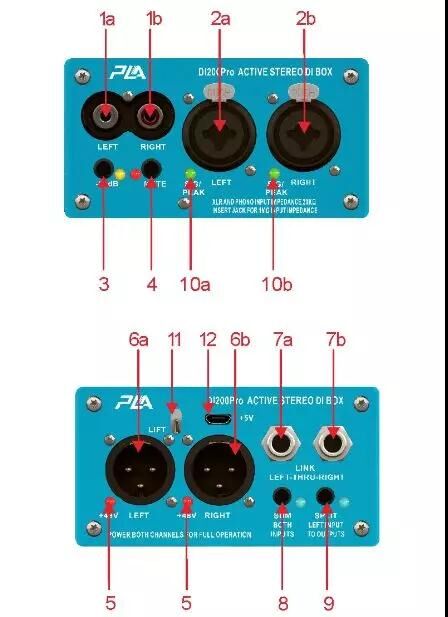

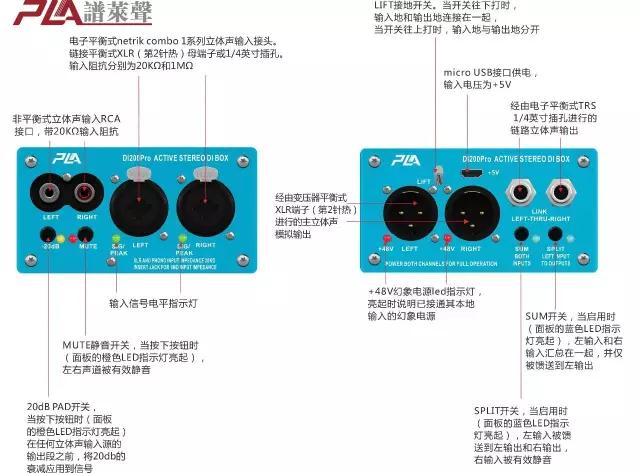

产品描述：

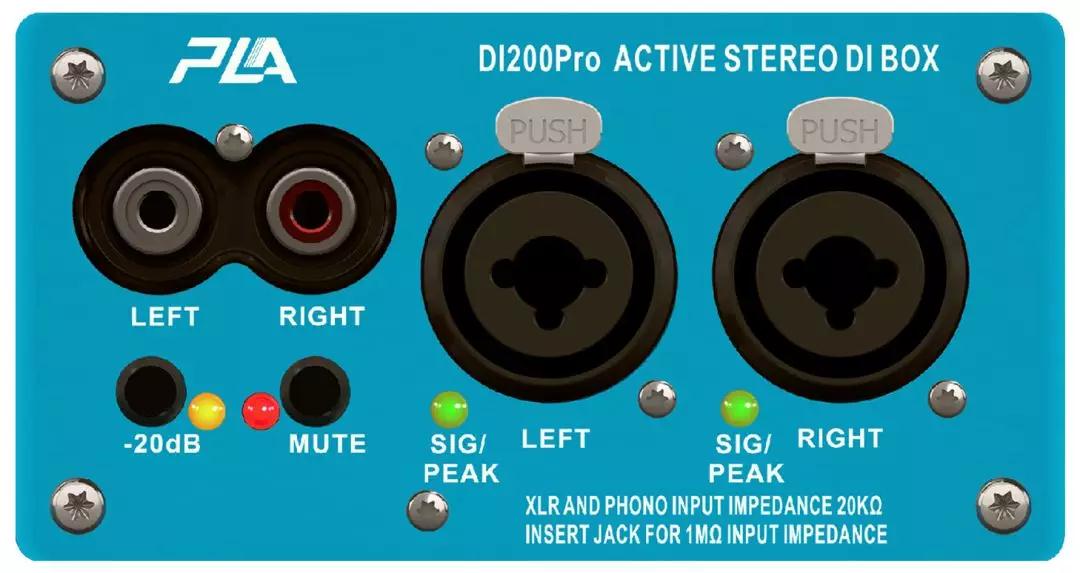

1、非平衡式立体声输入RCA接口，带20kΩ输入阻抗 。

2、电子平衡式 Netrik Combo 1系列立体声输入接头。链接平衡式XLR（第2针热）母端子      或1/4英寸插孔 。输入阻抗分别为20kΩ和lMΩ 。

3、20dB PAD 开关。当按下按钮时（面板的橙色 LED 指示灯亮起），在任何立体声输入源的输出段之前，将20dB的衰减应用到信号 。

4、MUTE静音开关 。当按下按钮时（面板的红色 LED指示灯亮起 ），左右声道被有效静音。

5、＋48V 幻象电源 LED 指示灯，亮起时说明已接通其本地输入的幻象电源 。

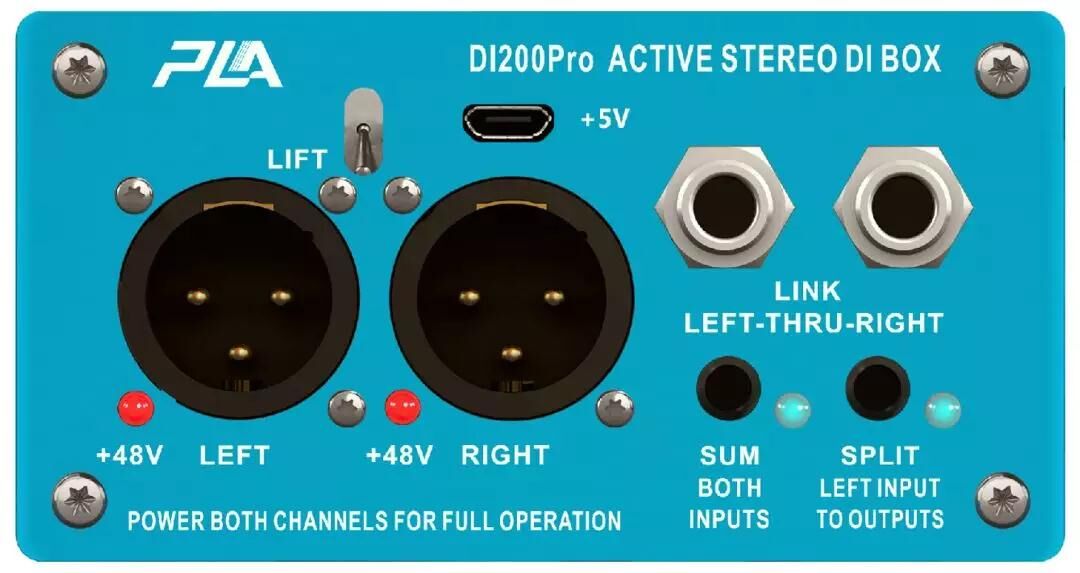

6、经由变压器平衡式 XLR 端子（第2针热）进行的主立体声模拟输出 。

7、经由电子平衡式TRS 1/4 英寸插孔进行的链路立体声输出。

8、SPLIT 开关，当启用时（面板的蓝色 LED 指示灯亮起），左输入被馈送到左输出和右输出。右输入被有效静音。

9、SUM 开关 ，当启用时（面板的蓝色 LED 指示灯亮起），左输入和右输入汇总在一 起，并仅被馈送到左输出。

10、输入信号电平指示灯。

11、LIFT接地开关 。当开关往下打时，输入地与输出地连接在一起，当开关往上打时，输入地与输出地分开。

12、micro USB接口供电，输入电压为+5V，0.5A。

使用操作：

在输入缓冲级之前，从平衡式XLR，Jack Neutrik Combo A系列连接器或非平衡式RCA连接器提供每个输入通道的声源。

      如上所述，“Left(左)”和“Right(右)”输入可以组合到两个输出，“Left(左)”输入可以分离为“Left(左)”和“Right(右)” 输出，为了全效运行，“Left(左)”和“Right(右)”输出必须采用幻象电源供电。

    在“Sum(组合)”模式，来自左输出的幻想供电也将提供右通道的电源，但是驱动器的功率降低。为了使DI200 pro在该模式正确运行，左、右输出应连接并采用幻象电源供电。

    在“Split(分离)”模式。通道之间没有串扰电源。因此，当只连接一个输出时，应链接到“Left(左)”输入。当“Left(左)”输出也采用幻象供电时，“Right(右)”输出只提供信号。

    在“Sum(组合)”模式，来自左输出的幻想供电也将提供右通道的电源，但是驱动器的功率降低。为了使DI200 pro在该模式正确运行，左、右输出应连接并采用幻象电源供电 。

    在“Split(分离)”模式。通道之间没有串扰电源。因此，当只连接一个输出时，应链接到“Left(左)”输入。当“Left(左)”输出也采用幻象供电时，“Right(右)”输出只提供信号。

注意事项：

在只连接一个通道时，DI200Pro将作为单声道设备工作；使用立体声、分离或组合模式时，两个通道都必须同时供电。
